千兆網線水晶頭的接法
我們知道百兆網線也就是普通電腦與路由器連接,就是平時說的網線的接法分為兩種線序:直通和交叉,T568A接法:綠白,綠,橙白,藍,藍白,橙,棕白,棕;T568B接法:白橙,橙,白綠,藍, 白藍,綠,白棕,棕。直通線是水晶頭兩端都按T568B線序接,交叉線是水晶頭兩端都按T568A線序接,但是千兆網線的接法和普通網線接法是不一樣的哦。

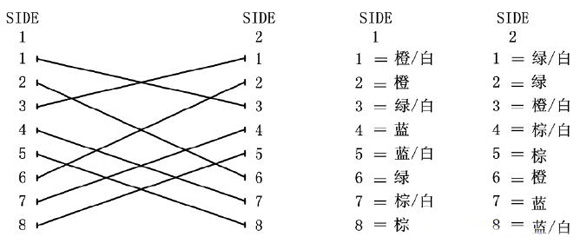

雖然千兆5類或超5類雙絞線的形式與百兆網線的形式相同,也分為直通和交叉兩種。直通網線與我們平時所使用的沒有什么差別,都是一一對應的。但是傳統的百兆網絡只用到4 根線纜來傳輸,而千兆網絡要用到8 根來傳輸,所以千兆交叉網線的制作與百兆不同,制作方法如下:1對3,2對6,3對1,4對7,5對8,6對2,7對4,8對5。例如:
一端為:橙白、橙,綠白、藍,藍白、綠,棕白、棕;
另一端:綠白、綠,橙白、棕白、棕,橙,藍,藍白,
走線要設計合理,保證合適的線纜彎曲半徑,兩端留出的冗余線纜要整理保護好,盤線時要順著原來的旋轉方向,做好標注,注意管徑和線槽的填充度
6類線做法 1對3,2對6,3對1,4對7,5對8,6對2,7對4,8對5
白橙 橙 白綠 藍 白藍 綠 白棕 棕
1 2 3 4 5 6 7 8
綠白 綠 橙白 棕白 棕 橙 藍 藍白
這樣接線速度至少達到 300M。返回一線豐旭官網首頁
