VGA線接法圖解
文章出處：深圳市一線電子有限公司
人氣：-發表時間：2014-04-26 17:29:00

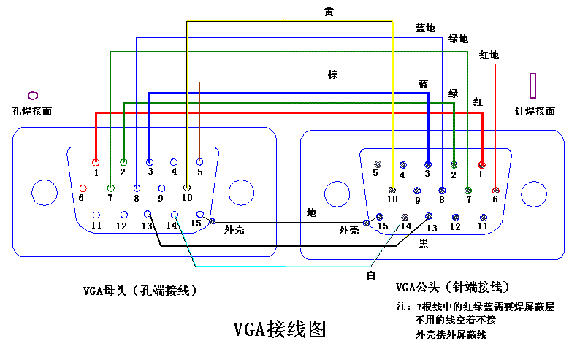

由于遠程傳輸信號的需要，一般的vga視頻連接線成品線最長不過20-30米 ，就是最好的一線豐旭成品線也只有30米 ，不能滿足遠距離輸送視頻需要，所以必須使用vga半成品線，也就是說插孔VGA接口必須要焊接才能使用遠距離傳輸vga線，VGA的焊接方法到底是什么樣的呢，小編下面用文字和圖片描述給您一個答案。
.gif)

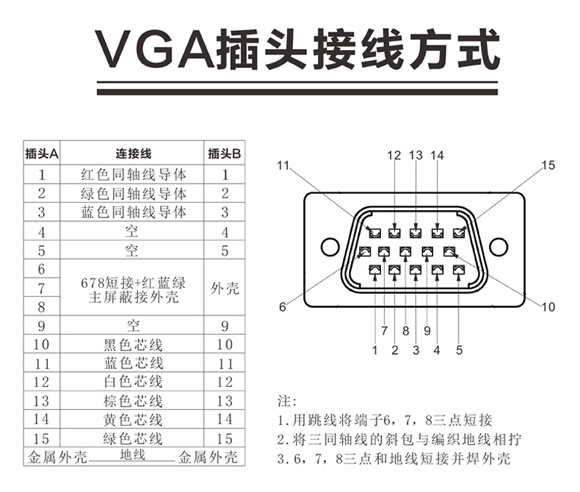

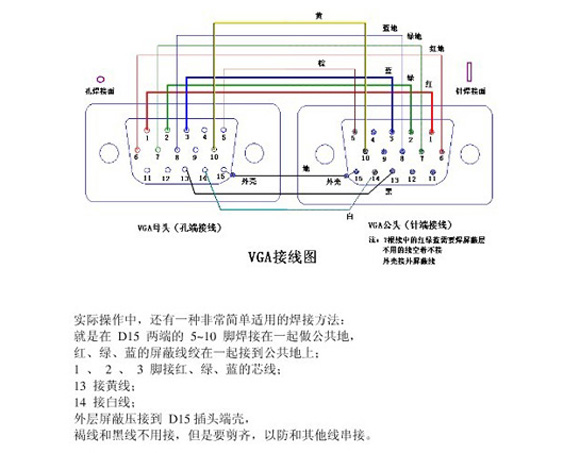

把顯卡輸出端的vga接口針按排序依次從左到右，從上邊（梯形底邊長的一側）第一排開始用123456……15表示，分別是代表紅基色、綠基色、藍基色、地址碼ID Bit、自測試、紅地、綠地、藍地、保留、數字地、地址碼、地址碼、行同步、場同步、地址碼。焊接方法非常簡單：就是在 D15 兩端的 5~10腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上； 1 、 2、 3 腳接紅、綠、藍的芯線； 13 接黃線； 14 接白線； 外層屏蔽壓接到D15插頭端殼，褐線和黑線不用接，但是要剪齊，以防和其他線串接。
.jpg)
