監獄建筑設計標準關于防攀爬隔離網

圍墻是監獄的重要警戒設施，是監獄的安全防線。地下應防止罪犯或外部人員挖地道越獄和劫獄；圍墻除滿足自身結構強度外，尚應具備一定的防車輛撞擊、防打鑿孔洞等性能；圍墻頂部和墻面要防止攀爬翻越。

什么是指監獄隔離網

為了延緩人員翻越圍墻，并爭取應急處置時間，在圍墻內外側設置防攀爬金屬隔離網。在防攀爬隔離網上設置的監控報警設施，是利用現代科技手段對警戒區進行有效監管的重要措施。在實際工程中，圍墻做到表面平整光滑的基礎上，電氣專業應注意照明配電箱、監控?cái)z像機、防雷箱、電網控制箱、配電線槽橋架等敷設與安裝的隱蔽性。應防止形成攀爬點，導致降低圍墻有效高度，給監管安全造成重大隱患。因此本條規定的圍墻表面平整光滑，不只是自身平整光滑，還要求不能有其他的附屬突出物。

據有關資料顯示，為了防止人員翻越圍墻，國外一些監獄將圍墻頂部設為一個巨大的光滑的圓筒形，人員即使能爬上圍墻，手臂也根本無法攀住，很值得借鑒。需要特別說明的是，規定的圍墻高度不包括巡邏道護板高度。巡邏道宜向圍墻外側出挑，避免圍墻內側的視線死角。

防攀爬隔離網設計參考標準

根據《監獄建設標準》(建標139-2010)的規定，圍墻內外均要設置防攀爬隔離網。根據監獄戒備程度的不同，對于間距和高度進行具體規定。

防攀爬隔離網，根據部分省在監獄建設方面的經驗，給出以下建議，供各地監獄建設和設計參考：

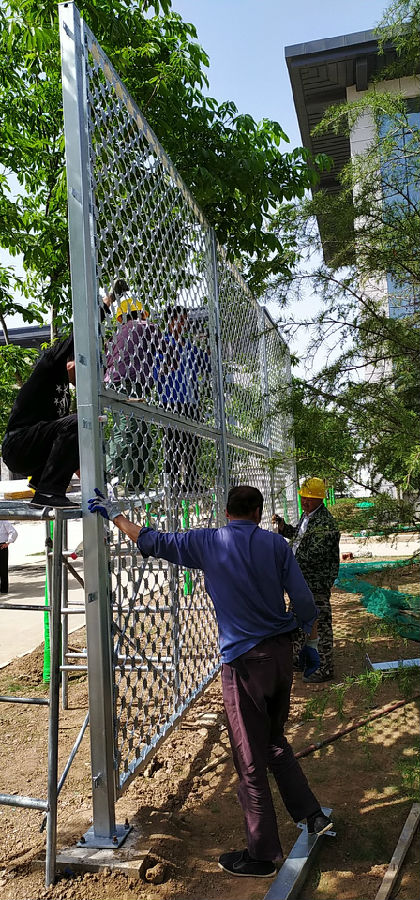

金屬網墻由網片、立柱、邊框、連接件等構件組成；網片宜為鋼絲焊接網或鋼板網；

鋼絲焊接網材質為CDW550級冷拔低碳鋼絲，網孔間距橫向不應大于100mm、豎向宜為12．5mm±1．0mm，鋼絲直徑不應小于4mm，網片焊點*拉力不應小于2kN；

鋼板網材質為Q235B鋼板，網孔宜為60mm×24mm棱形孔，鋼板厚度不應小于4mm；

立柱材質為Q235B冷彎型鋼，間距不應大于2．50m，立柱壁厚不應小于3mm，立柱邊長或直徑不應小于80mm；

邊框材質為Q235B冷彎方鋼，邊長不應小于40mm，壁厚不應小于2．0mm；

立柱、邊框與網片宜采用抱箍、防拆卸螺栓、鋼板壓條等構件組裝連接；

當安裝地面為泥土?xí)r，網片宜埋入地下且深度不應小于100mm；當為混凝土或巖石時，網片與地面應用角碼和膨脹螺栓固定，角碼間距不應大于600mm；

金屬網墻基礎應根據地基情況設計，確保牢固；

立柱不應向主要防攀爬側突出，如不可避免時應設防攀爬設施，立柱頂端應為尖形圓錐體；網墻與監獄圍墻連接處應增設蛇腹型刀刺網等其他防攀爬設施；

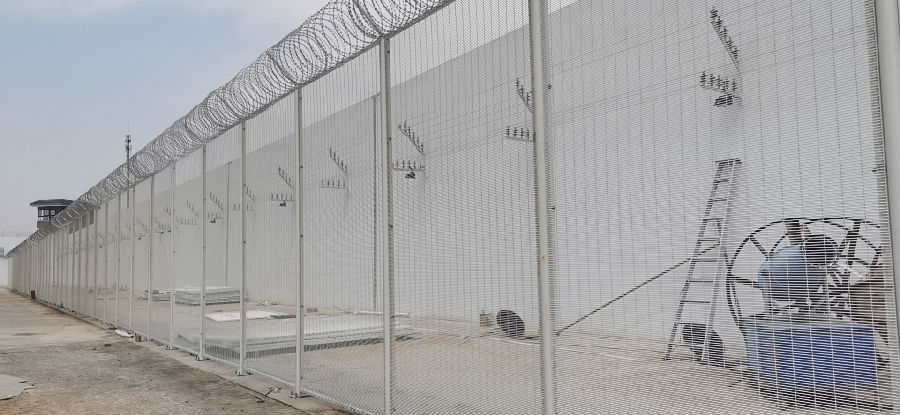

金屬網墻的頂部應設一道蛇腹型刀刺網，蛇腹型刀刺網材質宜為304不銹鋼，圈徑宜為600mm，每米長度不應少于7圈，圈距排列應均勻，刀片形式宜為BTO-22(芯線直徑2．5mm±0．1mm，刀片厚0．5mm±0．05mm，刀片長22mm±1mm，刀片寬15mm±1mm，刀片間距36mm±1mm)，用于支撐刀刺網的支架伸出刀刺網長度不應大于50mm；

隔離網宜采用“熱鍍鋅＋表面噴涂”雙重防腐處理，設計*腐蝕年限不應少于10年；

防攀爬隔離網適用于監獄圍墻周界及監管區內的區域隔離，金屬防護網適用于封閉通道等需要隔離或防護的室內外其他部位。

理論計算和實踐經驗表明，隔離網豎向構件截面越大、間距越小，強度越好，但水平可視角度越小，對視線的遮擋越嚴重；水平構件截面越大、間距越大，防攀爬性能越弱。因此在保證網片強度的前提下，選擇合適的網孔和構件截面對充分發揮隔離網的作用至關重要。本條依據各地實踐經驗，從市場常見的幾十種隔離網中選擇了兩種作為設計參考。鋼絲焊接網的水平可視角度約為175°，人的手指無法伸入網孔；鋼板網的水平可視角度約為171°，人的手指可以伸入網孔、腳趾較難伸入網孔。這兩種網片強度比較高，具有較好的防攀爬性能。

調研發現，一些地方建設的隔離網總體不錯，但在與圍墻及地面等的交接處、網片與立柱連接方式等方面考慮不全面，容易形成攀爬脫逃點，影響隔離網作用的有效發揮。因此本條對這些部位的設計原則給予重點強調。

金屬構件防腐處理技術是隔離網使用*久性的重要保障，一些地方可能由于資金限制等因素，隔離網建起來剛兩三年就銹跡斑斑，甚至穿孔斷裂，不得不加固維修。因此本條對隔離網的防腐處理措施進行了必要的規定。

防撞樁宜為鋼筋混凝土，伸出地面不低于0．50m，直徑不宜小于0．30m，間距不宜大于1．50m。隔離壕溝寬度和深度均不應小于2．00m。
